CDLF型不锈钢立式多级泵

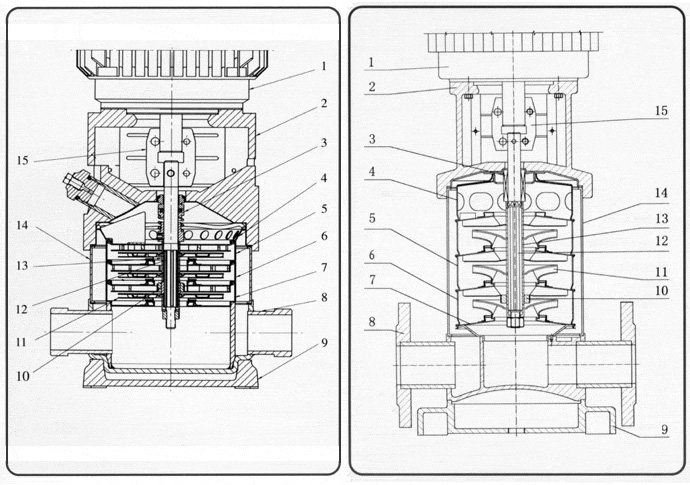

七、CDLF型轻型不锈钢立式多级泵结构图:
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 电机 | 2 | 泵头 | 铸铁ASTM25B | |
3 | 机械密封 | 4 | 出水导叶 | 不锈钢AISI304 | |
5 | 支撑导叶 | 不锈钢AISI304 | 6 | 导叶 | 不锈钢AISI304 |
7 | 导流器 | 不锈钢AISI304 | 8 | 进出水段 | 不锈钢AISI304 |
9 | 底座 | 铸铁ASTM25B | 10 | 轴承 | 碳化钨 |
11 | 叶轮 | 不锈钢AISI304 | 12 | 轴 | 不锈钢AISI316 |
13 | 叶轮隔套 | 不锈钢AISI304 | 14 | 耐压筒 | 不锈钢AISI304 |
15 | 联轴器 | 碳钢 | 零部件 | 氟橡胶、橡胶 |
泵型号 |
配用电机 (KW) |
Q m3/h |
1 |
1.2 |
1.6 |
2.0 |
2.4 |
2.8 |
3.2 |
3.5 |
QDL2-20 |
0.37 |
H m |
18 |
17 |
16 |
15 |
13 |
12 |
10 |
8 |
QDL2-30 |
0.37 |
27 |
26 |
24 |
22 |
20 |
18 |
15 |
2 |
|
QDL2-40 |
0.55 |
36 |
35 |
33 |
30 |
26 |
24 |
20 |
16 |
|
QDL2-50 |
0.55 |
45 |
43 |
40 |
37 |
33 |
30 |
24 |
20 |
|
QDL2-60 |
0.75 |
53 |
52 |
50 |
45 |
40 |
36 |
30 |
24 |
|
QDL2-70 |
0.75 |
63 |
61 |
57 |
52 |
47 |
41 |
35 |
28 |
|
QDL2-90 |
1.1 |
80 |
78 |
73 |
67 |
61 |
54 |
45 |
37 |
|
QDL2-110 |
1.1 |
98 |
95 |
89 |
82 |
73 |
64 |
54 |
44 |
|
QDL2-130 |
1.5 |
116 |
114 |
106 |
98 |
89 |
78 |
65 |
52 |
|
QDL2-150 |
1.5 |
134 |
130 |
123 |
112 |
100 |
90 |
73 |
60 |
|
QDL2-180 |
2.2 |
161 |
157 |
148 |
136 |
121 |
108 |
91 |
76 |
|
QDL2-220 |
2.2 |
197 |
192 |
180 |
165 |
148 |
130 |
110 |
90 |
|
QDL2-260 |
3.0 |
232 |
228 |
214 |
198 |
179 |
158 |
130 |
110 |
泵型号 |
配用电机 (KW) |
Q m3/h |
1.5 |
2.0 |
13.9 |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
QDL4-20 |
0.37 |
H m |
19 |
1 8 |
17 |
15 |
13 |
10 |
8 |
6 |
QDL4-30 |
0.55 |
28 |
2 7 |
26 |
24 |
20 |
18 |
13 |
10 |
|
QDL4-40 |
0.75 |
38 |
3 6 |
34 |
32 |
27 |
24 |
19 |
13 |
|
QDL4-50 |
1.1 |
47 |
45 |
43 |
40 |
34 |
31 |
23 |
17 |
|
QDL4-60 |
1.1 |
56 |
54 |
52 |
48 |
41 |
37 |
28 |
20 |
|
QDL4-80/7 |
1.5 |
66 |
63 |
61 |
56 |
48 |
43 |
33 |
24 |
|
QDL4-80 |
1.5 |
74 |
72 |
70 |
64 |
55 |
50 |
38 |
27 |
|
QDL4-100 |
2.2 |
96 |
90 |
87 |
81 |
71 |
62 |
48 |
34 |
|
QDL4-120 |
2.2 |
114 |
108 |
104 |
95 |
85 |
75 |
58 |
41 |
|
QDL4-160/14 |
3.0 |
136 |
126 |
122 |
112 |
101 |
89 |
68 |
48 |
|
QDL4-160 |
3.0 |
152 |
144 |
140 |
129 |
115 |
101 |
78 |
55 |
|
QDL4-190 |
4.0 |
183 |
171 |
168 |
153 |
137 |
122 |
93 |
67 |
|
QDL4-220 |
4.0 |
211 |
200 |
192 |
178 |
160 |
138 |
108 |
79 |
泵型号 |
配用电机 (KW) |
Q m3/h |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
QDL8-20 |
0.75 |
H m |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
QDL8-30 |
1.1 |
31 |
30 |
29 |
28 |
26 |
24 |
23 |
20 |
|
QDL8-40 |
1.5 |
41 |
40 |
39 |
37 |
35 |
32 |
30 |
27 |
|
QDL8-50 |
2.2 |
52 |
50 |
48 |
46 |
44 |
41 |
37 |
34 |
|
QDL8-60 |
2.2 |
62 |
60 |
58 |
55 |
53 |
49 |
45 |
41 |
|
QDL8-80 |
3.0 |
83 |
8 0 |
78 |
74 |
70 |
65 |
60 |
54 |
|
QDL8-100 |
4.0 |
104 |
100 |
97 |
92 |
88 |
80 |
75 |
68 |
|
QDL8-120 |
4.0 |
125 |
120 |
116 |
110 |
105 |
97 |
90 |
81 |
|
QDL8-140 |
5.5 |
146 |
140 |
136 |
129 |
123 |
113 |
105 |
95 |
|
QDL8-160 |
5.5 |
166 |
160 |
155 |
147 |
140 |
130 |
120 |
108 |
|
QDL8-180 |
7.5 |
187 |
180 |
175 |
166 |
158 |
146 |
135 |
122 |
|
QDL8-200 |
7.5 |
208 |
200 |
194 |
185 |
175 |
162 |
150 |
135 |
