S型单级双吸离心泵

上一个:IH型单级单吸化工离心泵


  • 上海连高泵业(集团)有限公司是一家集设计开发、制造安装、销售服务于一体的多元化机械设备制造企业,销售服务产品有消防泵、长轴消防泵、柴油消防泵、离心泵、排污泵、多级泵、成套稳压设备、变频供水设备、无负压供水设备、电器控制柜,产品广泛于农村、城市、家庭、市政工程,水厂,商业会所,酒店等。连高泵业严格按照ISO9001质量体系制造,品种规格齐全、价格低廉实惠,质量稳定可靠。各类水泵均达到了国家水泵类产品标准...
全国统一服务热线:4001-758-785    生产地址:上海市金山区漕泾镇亭卫公路3688号
分享到:

一、S型单级双吸离心泵的应用范围:
S型单级双吸离心泵的零件用不锈钢板压制,经激光焊接而成,并有多种牌号的不锈钢可供选用,因而S型离心泵的用途十分广泛,主要适用于输送各种洁净水及轻腐蚀液体,可用于住宅供水及增压、工业锅炉给水、空调系统循环体会水、水处理和反渗透系统、食品工业、医药工业用水等。
二、S型单级双吸离心泵的工作条件:
流量范围:0.8m3/h~120 m3/h;
扬程范围:5.6m~330m;
温度范围:-20℃~120℃;
输送液体种类:各种清洁水及轻腐蚀液体;
离心泵泵腔承压:≤4.0MPa。
三、S型单级双吸离心泵的结构特点:
1. 结构紧凑 外形美观,稳定性好,便于安装。
2. 运行平稳 优化设计的双吸叶轮使轴向力减小到低限度,且有优异水力性能的叶型,离心泵泵壳内表面及叶轮表面具有抗汽蚀性能。
3. 轴承选用SKF及NSK轴承保证运行平稳,噪音低,使用寿命长。
4. 轴封选用机械密封或填料密封。能保证8000小时运行无泄漏。
5. 离心泵安装形式 装配时不需调整,可根据现场使用条件。分立式或卧式安装。
6. 加装自吸装置,可实现自动吸水,即不需安装底阀,不需真空泵,不需倒灌,离心泵可以启动。

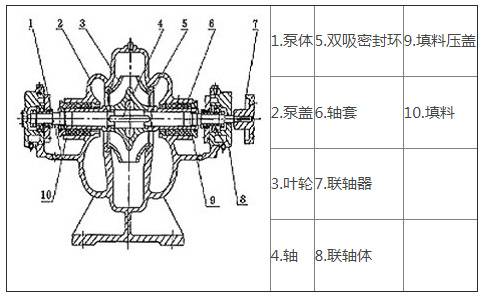

四、S型单级双吸离心泵的示意图:

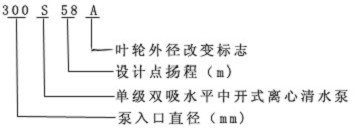

五、S型单级双吸离心泵的型号意义:

S型单级双吸离心泵性能参数:

型    号

流    量(m3/h)

扬  程 (m)

必需汽蚀余量(m)

转速 (r/min)

电机功率(KW)

150S-78

160

78

4.5

2950

55kW

150S-78A

140

60

4.5

2950

45kW

150S-50

160

50

4.5

2950

37kW

150S-50A

140

39

4.5

2950

30kW

150S-50B

133

36

4.5

2950

22kW

200S-95

280

95

5

2950

132kW

200S-95A

268

87

5

2950

110kW

200S-95B

245

72

5

2950

75kW

200S-63

280

63

5

2950

75kW

200S-63A

245

48

5

2950

55kW

200S-42

280

42

5

2950

45kW

200S-42A

245

36

5

2950

37kW

250S-65

485

65

3.8

1450

132kW

250S-65A

420

48

3.8

1450

90kW

250S-39

485

39

3.8

1450

75kW

250S-36A

420

29

3.8

1450

55kW

250S-24

485

24

3.8

1450

45kW

250S-24A

420

20

3.8

1450

37kW

250S-14

485

14

3.8

1450

30kW

250S-14A

420

10

3.8

1450

18.5kW

300S-90

790

90

4.8

1450

315kW

300S-90A

756

78

4.8

1450

280kW

300S-90B

720

67

4.8

1450

220kW

300S-58

790

58

4.8

1450

185kW

300S-58A

735

50

4.8

1450

160kW

300S-58B

685

43

4.8

1450

132kW

300S-32

790

32

4.8

1450

90kW

300S-32A

700

26

4.8

1450

75kW

300S-19

790

19

4.8

1450

55kW

300S-19A

700

15

4.8

1450

45kW

300S-12

790

12

4.8

1450

37kW

350S-125

1260

125

5.5

1450

630kW

350S-125A

1181

112

5.5

1450

560kW

350S-125B

1098

96

5.5

1450

500kW

350S-75

1260

75

5.5

1450

360kW

350S-75A

1170

65

5.5

1450

300kW

350S-75B

1080

55

5.5

1450

225kW

350S-44

1260

44

5.5

1450

220kW

350D-44A

1116

36

5.5

1450

160kW

350S-26

1260

26

5.5

1450

132kW

350S-26A

1130

21

5.5

1450

90kW

350S-16

1260

16

5.5

1450

75kW

350S-16A

1130

12

5.5

1450

55kW

500S-98

2020

98

6

970

780kW

500S-98A

1872

83

6

970

650kW

500S-98B

1746

74

6

970

550kW

500S-59

2020

59

6

970

460kW

500S-59A

1872

49

6

970

380kW

500S-59B

1746

40

6

970

310kW

500S-35

2020

35

6

970

280kW

500S-35A

1746

27

6

970

215kW

500S-22

2020

22

6

970

185kW

500S-22A

1746

17

6

970

132kW

500S-13

2020

13

6

970

110kW

600S-47

3170

47

7.5

970

550kW

600S-32

3170

32

7.5

970

380kW

600S-22

3170

22

7.5

970

250kW

600S-22A

2860

18

7.5

970

185KW

600S32

3170

32

7.5

970

355KW

600S-32A

2850

26

7.5

970

280KW

600S-47

3170

47

6..5

970

560KW

600S-47A

2920

40

6

970

450KW

600S-75

3170

75

6

970

900KW

600S-75A

2950

65

6

970

710KW

600S-75B

2710

55

6

970

560KW

600S-100

3170

100

6

970

1250KW

600S-100A

3000

90

6

970

1120KW

600S-100B

2830

80

6

970

900KW

800S-22

5500

22

7

730

450KW

4400

14

5

585

250KW

800S-22A

4830

17

7

730

315KW

3870

11

5

585

185KW

800S-32

5500

32

7

730

630KW

4400

20

4.5

585

315KW

800S-32A

4950

26

7

730

450KW

3960

17

4.5

585

250KW

800S-47

5500

47

6.5

730

1000KW

4400

30

4.2

585

450KW

800S-47A

5070

40

6.5

730

710KW

4060

25

4.2

585

355KW

800S-76

5500

76

6

730

1600KW

4400

49

4.2

585

800KW

800S-76A

5080

65

6

730

1250KW

4070

42

4.2

585

630KW

800S-76B

4680

55

6

730

1000KW

3750

35

4

585

500KW
